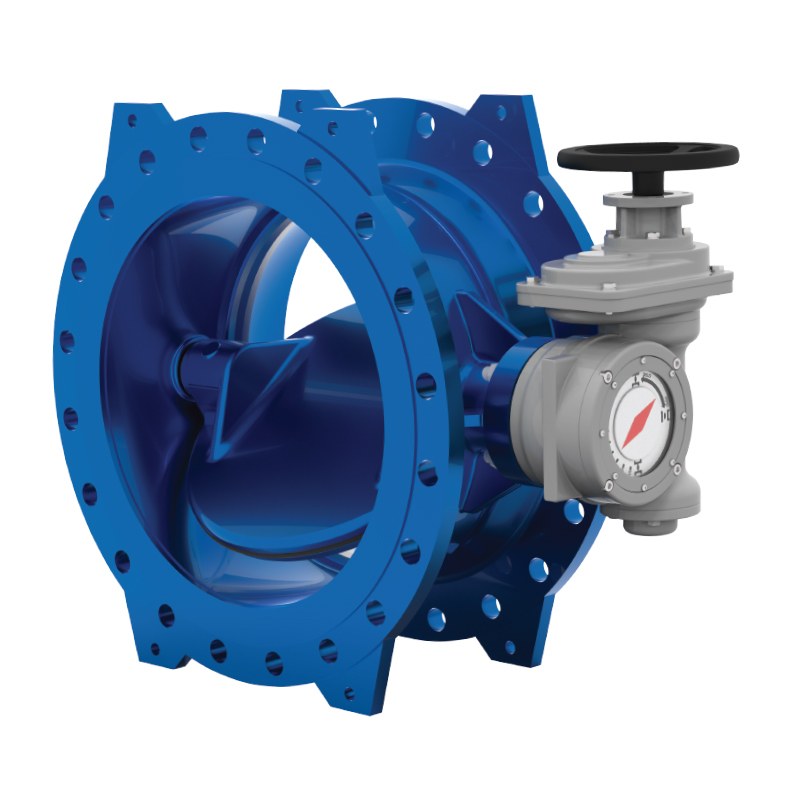

Kelebek Vana

Ürün açıklaması

Kelebek vanalar, klapenin 90° dönme hareketiyle akışın kontrol edilmesini sağlayan vana sistemleridir. Çift eksantrik tasarıma sahip olan bu vanalarda kauçuk sızdırmazlık ringi, klapeye tek parça baskı çemberiyle sabitlenmiştir.
Bu tasarım, %100 sızdırmazlık sağlarken sızdırmazlık ringinin özel ekipmana ihtiyaç duyulmadan ve başka bir parça sökülmeden yerinde kolayca değiştirilmesine imkân tanır.


Kullanım Alanları
- Pompa istasyonları
- Arıtma tesisleri
- Depolar
- Boru hatları
- Enerji santralleri (soğutma suyu devreleri)
- Deniz suyu uygulamaları
- Endüstriyel uygulamalar

Kelebek vananın sunduğu avantajlardan bazıları șu șekilde sıralanabilir;

Düșük ağırlık.
- Küçük hacim gereksinimi.
- Montaj kolaylığı.
- Düșük çalıșma torku gereksinimi.
- Bakım gerektirmeyen tasarım.
- İzolasyon ve ayar uygulamalarına uygunluk. Anma basıncında tam sızdırmazlık.

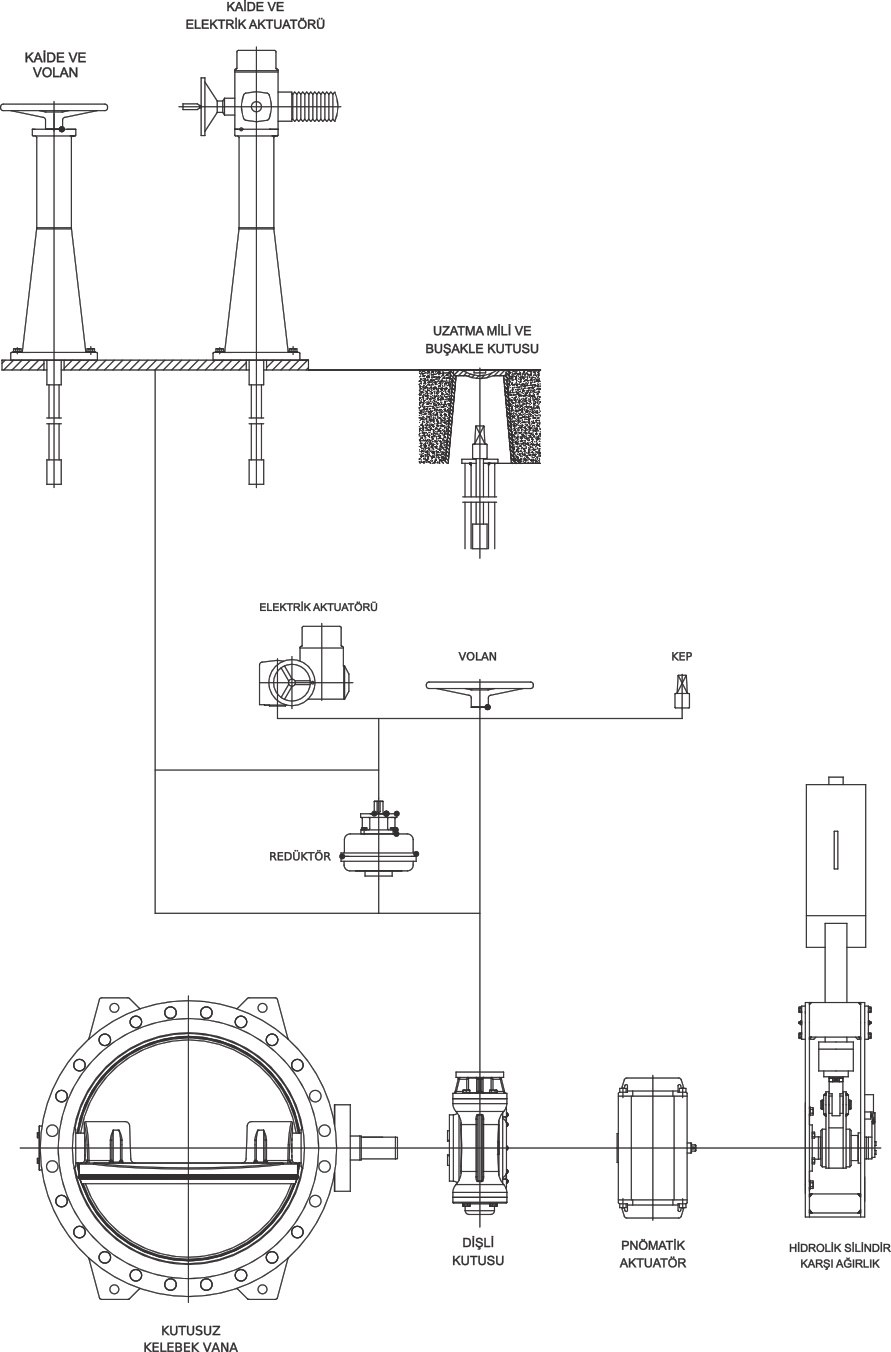

- Geniș aktuatör seçeneği.
- İçme suyuna uygun ÖVGW ve DVGW onayları.

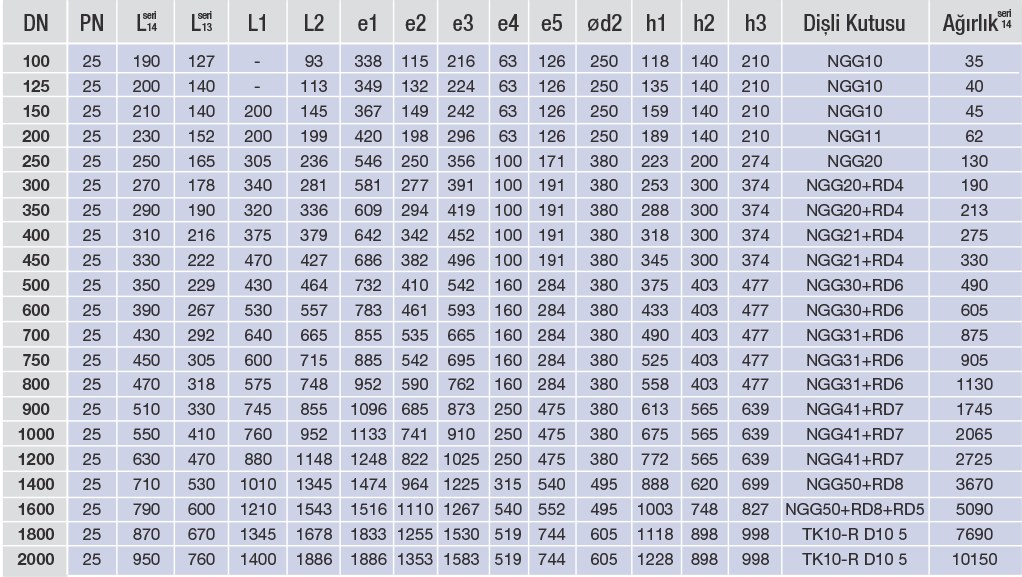

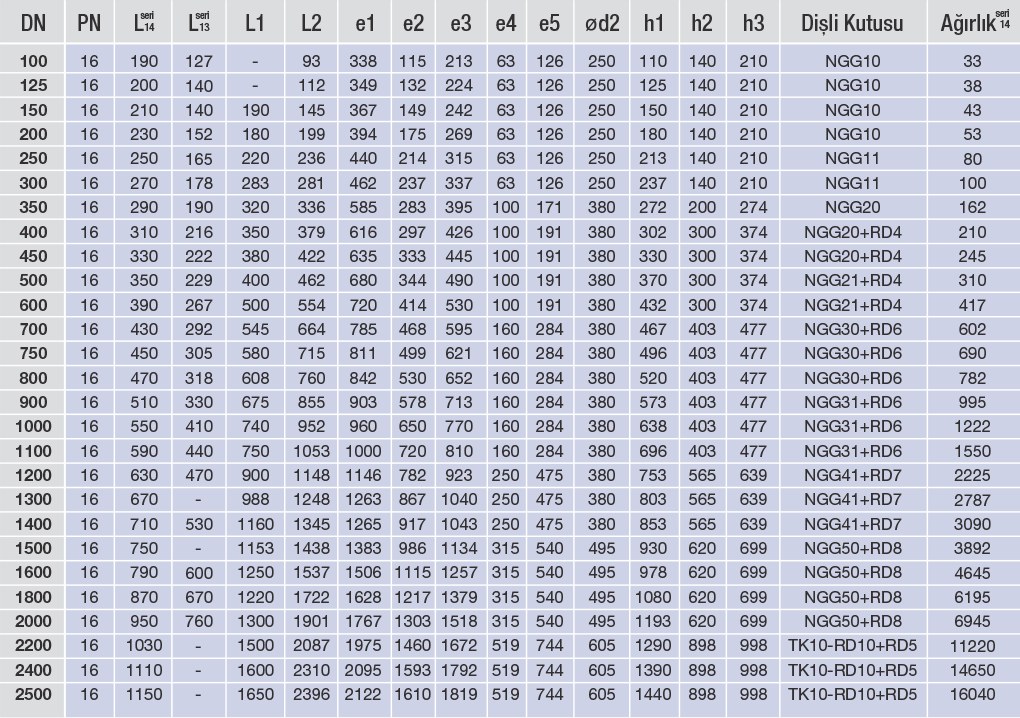

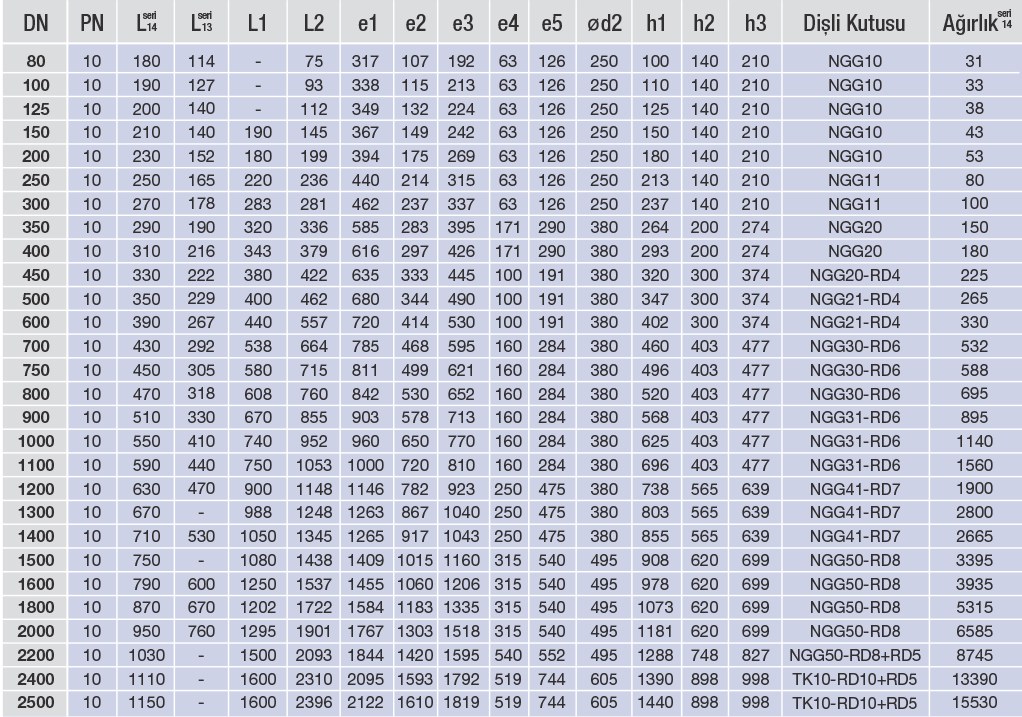

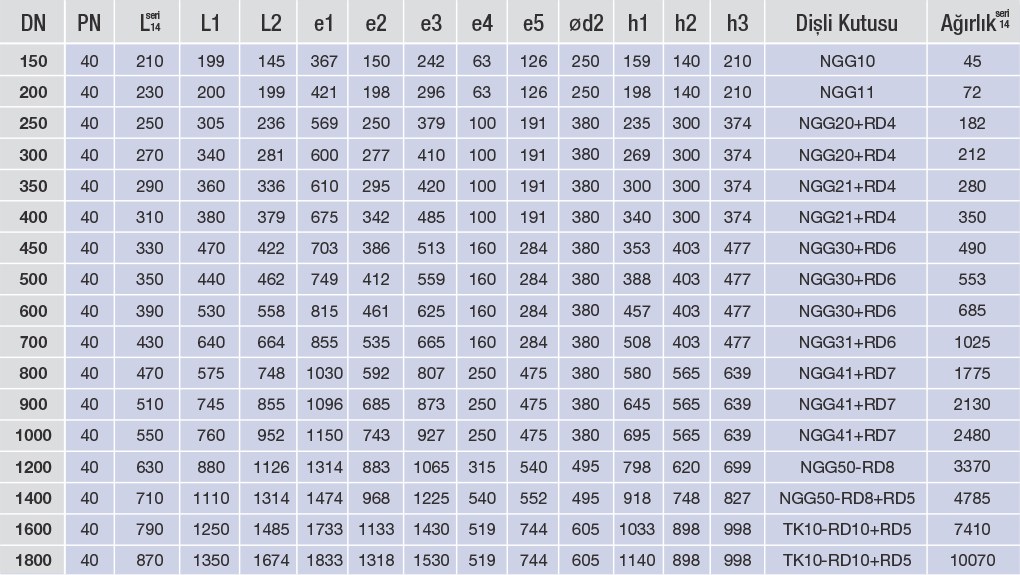

Çap Basınç
DN 100-2500 PN 10-40

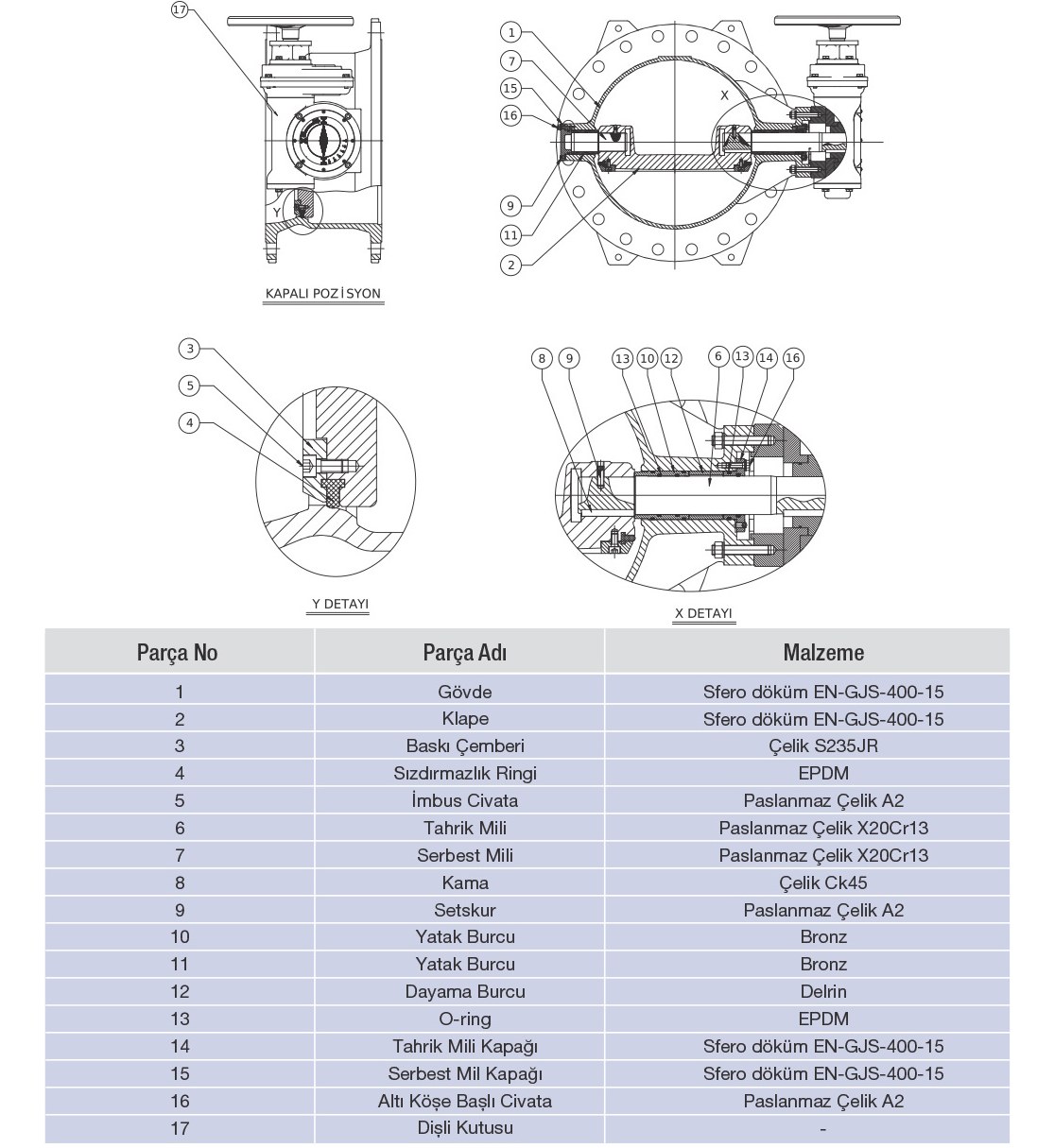

Tasarım Özellikleri
-Gövde
Akıșa uyumlu ve pürüzsüz gövde tasarımı akıșa minimum direnç gösterir.
- Klape
Akıșa uyumlu șekillendirilen klape akıș kapasitesini artırır. Çift eksantirik dizayn sızdırmazlık ringinin așınmasını ve tork değerlerini azaltır.
- Sızdırmazlık Sistemi
Sit yüzeyindeki sızdırmazlık, klape kenarında çevresel olarak baskı çemberi ile tespit edilen T kesitili kauçuk sızdırmazlık ringi tarafından temin edilir. Klapenin kapalı pozisyonunda sızdırmazlık ringi konik ișlenmiș gövde sitine basar ve her iki yönde kesin sızdırmazlık sağlanır. Klapenin açık pozisyonunda, sızdırmazlık ringi çift eksantrik dizayn nedeniyle tamamen serbest durumdadır. Tek parça olarak imal edilen baskı çemberi, sızdırmazlık ringinin yerinden çıkmasını engeller. Sızdırmazlık ringi, șantiye koșullarında özel bir takım gereksinimi olmadan ve klapenin sökülmesine gerek kalmadan değiștirilebilir.
- Miller
İki parçalı mil dizaynı vana içerisindeki geçiș kesitinin artmasını sağlar.
- Mil Bağlantısı
Vana mili klapeye güçlü kama bağlantısı ile tespit edilir.
- Yataklama Sistemi
Kendinden yağlamalı yatak burçları yatak sürtünmesi ve momenti azaltır. Bu yataklar aynı zamanda klapeyi merkezlerve eksenel hareketi engeller.
- Yatak Sızdırmazlığı
Çift O-ringli mil sızdırmazlık sistemi ile ömür boyu bakımsız çalıșma.
- Aktuatör Bağlantı Flanșı
Tüm kelebek vanalar aktuatör montajına uygun ISO 5210 standardında aktuatör bağlantı flașına sahiptir.
- Kaldırma Delikleri ve Ayaklar
Vana gövdesine entegre kaldırma noktaları ve ayaklar kolay ve dengeli bir montaja yardımcı olur.
- Gövde Siti
Paslanmaz kaynak dolgu yapılan ve hassas olarak ișlenen sit yüzeyi așınma ve korozyona dirençlidir.
- Boya
Toz epoksi (FBE), çift komponentli epoksi, solventsiz epoksi, kömür katranı epoksi.

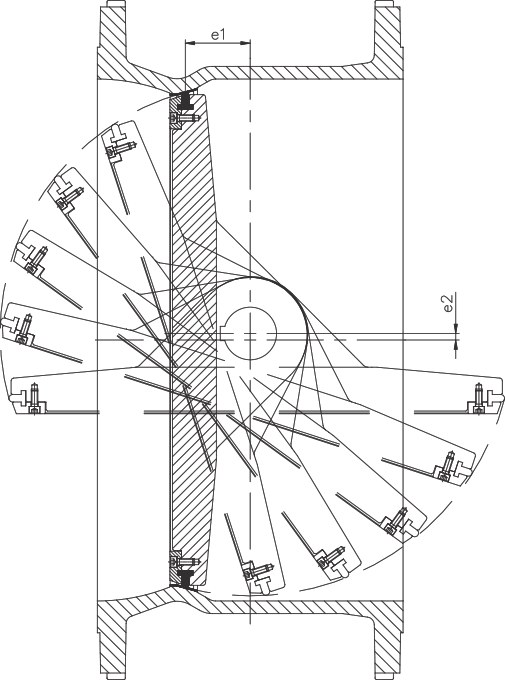

Çift Eksantrik
Birinci eksantiriklik (e1) sızdırmazlık eksenini, mil ekseninin dıșına tașır. Bu sebeple sızdırmazlık ringi ile gövde siti arasında kesintisiz bir temas elde edilir. İkinci eksantiriklik (e2) klape eksenini vana ekseni dıșına tașır. İkinci ekrantirikliğin yardımıyla, sızdırmazlık ringi acma yönündeki küçük bir hareketle gövde sitinden kurtulur. İkinci eksantirikliğin amacı, vananın açılması sırasında kauçuk sızdırmazlık ringinin üzerindeki basıncın ortadan kaldırılması ve așındırıcı sürtünmenin azaltılmasıdır.

Vana açık pozisyonda iken, kauçuk sızdırmazlık ringi tamamen serbest durumdadır ve vana yıllarca açık konumda kalsa dahi, sızdırmazlık ringinde șekil değișimi olmaz.

VANA TİPLERİ

- Deniz suyu & korozif akışkanlar için
Kauçuk kaplı Kelebek Vana serisi özel olarak deniz suyu ve korozif akıșkan uygulamaları için dizayn edilmiștir. Gövde iç yüzeyleri korozyon koruması için sert kauçuk kaplanmaktadır. Kullanılan kauçuğun kalınlığı ve özellikleri müșteri isteğine göre belirlenir.

Klape malzemesi; AL-Ni-Bronz, Nikelli Sfero Döküm ve Paslanmaz Çelikler arasından seçilir.
Mil malzemesi olarak Monel, Duplex Paslanmaz Çelikler kullanılır.

- Hidrolik kumandalı çek kelebek vanalar

Hidrolik Kumandalı Çek Kelebek Vanalar çalıșma prensibi olarak, Hidrolik Kumandalı Kelebek Vana ve Hidrolik Frenli Çekvalfin fonksiyonlarını tek bir vanada sunmaktadır. Vanalar hidrolik silindir ile açılır ve karșı ağırlık yardımıyla kapanır. Vanalar hidrolik güç üniteleri ile birlikte temin edilmektedir. Bu vanalar özellikle pompaların darbesiz olarak çalıștırılması için dizayn edilmiș olup, aynı zamanda acil durumlarda açma veya kapatma gerektiren diğer uygulamalar için de kullanılabilirler. İstenen fonksiyonun yerine getirilmesi için, uygun bir uyarı sistemi vananın güç ünitesine ve kontrol paneline entegre edilmelidir.

- Teknik Detaylar
. Pompa start aldıktan sonra vana otomatik olarak açılır ve pompa durmadan önce kapanır.
. Pompa istasyonunda enerji kesilmesi durumunda, vana bir hidrolik frenli çekvalf gibi kapanır.
. Açma ve kapanma süresi bağımsız olarak ayarlanabilir.
. Acil durumlarda vanayı elle açabilmek için, hidrolik güç ünitesinde bir el pompası da mevcuttur.
